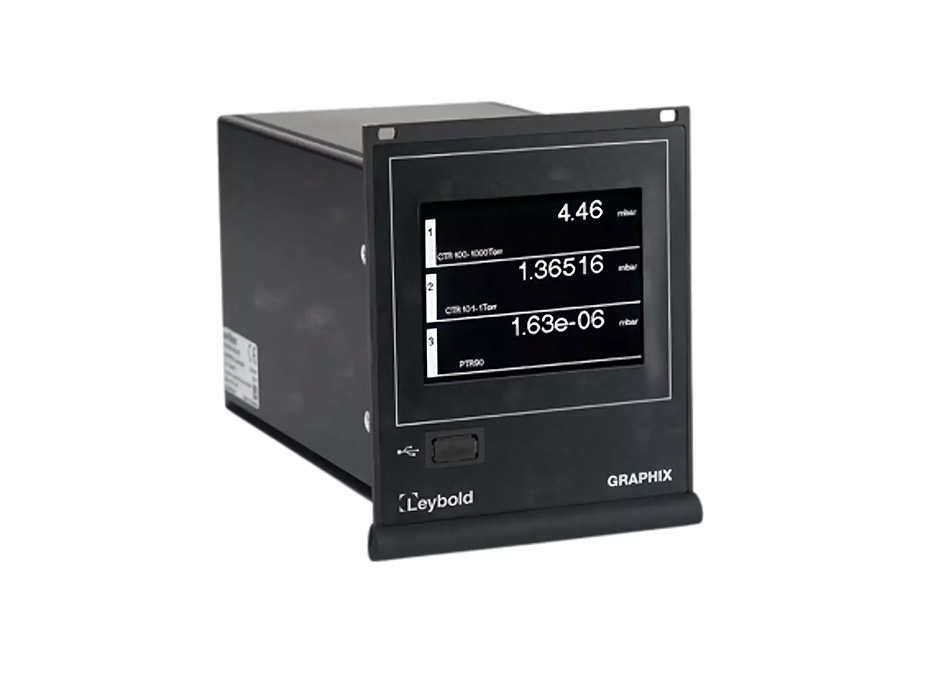

GRAPHIX 系列

GRAPHIX 真空控制器是一款通用控制器，用于连接有源真空传感器，以在 10-10 mbar 至 2000 mbar 的范围内直接测量压力。这涵盖了大多数真空流程的压力读取和控制，因此可用于多种应用。

这些有源真空计控制器是通用的 1、2 或 3 通道显示屏和操作装置，可持续显示所有测量通道，适用于 THERMOVAC TTR 系列、CERAVAC CTR 系列的有源传感器、DU 系列、PENNINGVAC PTR 系列和 IONIVAC ITR 系列的线性传感器。

简单直观

借助 GRAPHIX 控制器，您可以轻松控制整个真空系统。使用简单的即插即用解决方案，操作简单。

3.5 英寸触摸显示屏，带有直观的菜单界面和测量数据的范围图形显示，标配 3 线、大字体、图表和大刻度盘。控制器可以配置每个真空计的输入，以 mbar、torr、微米、帕或 psi 为单位进行读取，还可以应用气体修正系数来提供依赖气体的仪表的真实压力读数。

备用有源真空计可以连接到控制器，您只需输入电压缩放比例和范围，然后即可读取输出。

通用型

该装置为通用装置，具有 100-240 V 电源输入，可轻松安装到全球系统中。考虑到这一点，控制器可使用十种语言进行设置，以便所有用户轻松使用，这些语言包括英语、德语、意大利语、法语、中文、日语等。控制器的安装可以通过机架安装 (1/4 19" 3 HU)，也可以简单地放置在台面上。

模拟和数字式

控制器具有模拟和数字接口（具有可调波特率），可集成到您的网络中。它还具有板载数据记录功能，可通过前置 USB 端口进行提取，以便在设备安装在机架上时轻松访问。还可以连接更多线性真空计，通过触摸屏界面设置参数。

• 用于配置和实时测量数据的内部和外部数据记录（正面的 USB 端口）
• 显示范围为 1 x 10-10 至 2000 mbar
• 3 个独立的图表记录器为每个测量通道输出 0 至 10 V（模拟输出）
• RS 232 C/RS 485 C 接口，具有可调波特率
• 可以选择以 mbar、torr、微米、帕或 psi 为单位进行显示
• 3.5 英寸 TFT 触摸显示屏，具有直观的用户界面、紧凑的安装和台面外壳 (1/4 19" 3 HU)
