宝莱旋片式真空泵工作原理

发布时间:2017-09-09

宝莱旋片式真空泵工作原理

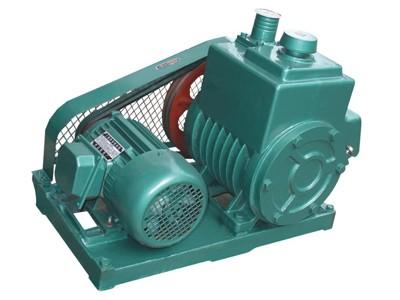

宝莱旋片式真空泵(简称旋片泵)是一种油封性机械真空泵。其工作压强范围为101325~1.33×10-2(Pa)属于低真空泵。它不仅可以单独使用,而且可以作为其它高真空泵或超高真空泵的前级泵。广泛地应用于煤炭、机械、科研、电子、化工、纺织、石油及医药等生产和科研部门。

旋片泵可以排空密封容器中的干燥气体,若附有气镇装置,还可以排除一定量的可凝性气体。但它对以下气体不适用:例如含氧过高的,对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

旋片泵是真空获得技术中最基本的真空设备之一。旋片泵大多数是中小型泵。旋片泵有单级和双级两种。所谓双级,就是在结构上将两个单级泵串联起来。双级的真空泵使用较为普遍,容易获得较高的真空度。 旋片泵的抽速与入口压强的关系规定如下:在入口压强为1333Pa、1.33Pa和1.33×10-1(Pa)下,其抽速值分别不得低于泵的名义抽速的90%、52%和21%。

旋片泵主要由泵体、转子、旋片、端盖和弹簧组成。在旋片泵的腔内安装一个偏心转子,转子的外圆与泵腔内表面相切(几何学术语),转子槽内装有带弹簧的二个旋片。旋转时,靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持连接,转子旋转带动旋片沿泵腔内壁上下滑动。

两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分,当转子按箭头方向旋转时,与吸气口相通的空间A 的容积是逐步增大的,正处于吸气进程。而与排气口相通的空间C的容积是逐步缩小的,正处于排气进程。居中的空间B的容积也是逐步减小的,正处于紧缩进程。由于空间A的容积是逐步增大(即胀大),气体压强降低,泵的入口处外部气体压强大于空间A内的压强,因而将气体吸入。当空间A与吸气口阻隔时,即转至空间B的位置,气体开始被紧缩,容积逐步缩小,最后与排气口相通。当被紧缩气体超越排气压强时,排气阀被紧缩气体推开,气体穿过油箱内的油层排至大气中。由泵的连续运转,达到连续抽气的目的。如果排出的气体通过气道而转入另一级(低真空级),由低真空级抽走,再经低真空级紧缩后排至大气中,即组成了双级泵。这时总的紧缩比由两级来负担,因而提高了极限真空度。
